ISO3834 isolatieGordijngevel

Productomschrijving

De waterdichte Luchtdichte Voorgevel van de het GlasGordijngevel van het Isolatiemetaal Comité Ontworpen

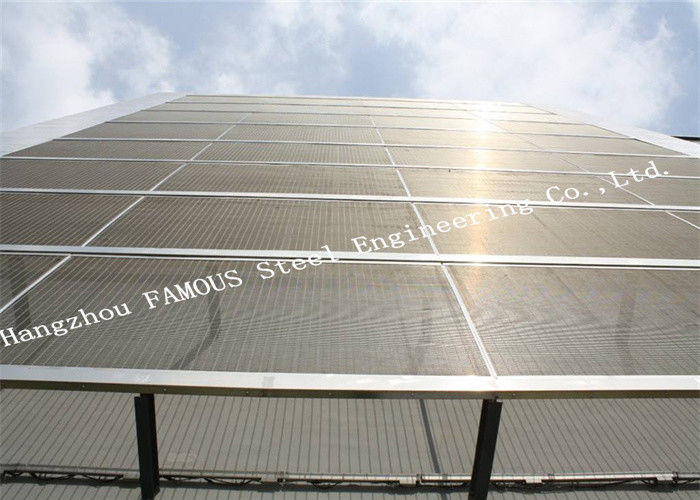

De gordijngevel van het metaalpaneel wordt gemaakt van metaalplaten als gezichtspaneel, en is samengesteld uit het ondersteunende structuursysteem. De decoratieve structuur van de de bouwenvelop die niet de gevolgen van de belangrijkste structuur van het gebouw deelt en een bepaalde verplaatsingscapaciteit kan hebben. Het paneel van de aluminiumlegering is het het meest meestal gebruikte metaalpaneel voor gordijngevel.



De gordijngevel van het metaalpaneel wordt gemaakt van metaalpanelen als decoratieve oppervlaktelaag, en met het belangrijkste lichaam van het gebouw door het metaalkader achter het paneel, een adapter, en dergelijke verbonden. Het systeem omvat ook structuren voor functies zoals brandbeveiliging, bliksembescherming, thermische isolatie, geluidsisolatie, ventilatie, en het in de schaduw stellen worden. vereist die



Ladingsvereisten:

De gordijngevel onder de actie van de standaardwaarde van de windlading of de ernst laadt standaardwaarde

De volgende vereisten zullen worden voldaan aan (verwijs naar GB/T 21086-2007):

1. De maximum buigende misvorming van de bars van het aluminiumprofiel bij ≤L/180 moeten zou worden gecontroleerd. De maximummisvorming van de staven van het staalprofiel bij ≤L/250 moeten zou worden gecontroleerd.

2. Verwijs naar de nationale normen voor de relatieve afbuiging van het glaspaneel in de gordijngevel, zou de maximum buigende misvorming van het paneel bij ≤L/60 moeten worden gecontroleerd.

3. Het uitgangspunt van de standaardwaarde van windlading is niet minder dan 1.0kPa. Het wordt berekend overeenkomstig GB 50009 „Code voor Ladingen van de Bouw Structuren“.

4. De open gordijngevel zal de windlading handelend op de de bouwenvelop overwegen.



Waterdichte prestaties:

1. De waterdichte prestatiesindex van de gordijngevel kan volgens GB/T 21086-2007 (het vaste gedeelte van de gordijngevel in gebiedenklap door zou tropische onweren en tyfoons niet moeten zijn minder dan 1000Pa, en het vaste gedeelte in andere gebieden zou niet moeten zijn minder dan 700Pa) worden berekend;

2. Zie de lijst van GB/van T 21086-2007 voor de indexwaarde van de gordijngevel waterdichte prestaties;

3. In de test ter plaatse van de waternevel, zal de de bouwgordijngevel met de vereisten van de waterstrakheid geen water lekken;

4. De waterdichte prestaties van de gordijngevel van het open gebouw worden niet vereist.



Luchtdichte prestaties:

1. De luchtdichte prestatiesindex van de de bouwgordijngevel zal aan de betrokken verordeningen van GB 50176, GB 50189, JGJ 132-2001, JGJ 134, JGJ 26, voldoen en zal aan de vereisten van relevante energie - besparingsnormen voldoen.

2. Voor de algemene bepalingen op de luchtdichte indexen van het prestatiesontwerp van de bouw van gordijngevels, gelieve te verwijzen naar de relevante hoofdstukken in GB/T 21086-2007;

3. De luchtdichte prestaties van de open de bouwgordijngevel worden niet vereist.



Isolatieprestaties:

De coëfficiënt van de hitteoverdracht van de gordijngevel wordt voorgesteld volgens relevante nationale normen en specificaties.

De open gordijngevel zelf heeft niet de functie van hittebehoud. Wanneer het gebruiken van een open gordijngevel, zouden de algemene isolatieprestaties van de de bouwenvelop moeten worden overwogen. Het ontwerp van de coëfficiënt van de hitteoverdracht van de de bouw buitenmuur door berekening volgens de bepalingen van GB 50176 moeten zou worden bepaald, en zou aan de Vereisten van GB moeten voldoen 50189, van JGJ132-2001, van JGJ134, van JGJ26 en JGJ75-.

Wanneer het thermische isolatiemateriaal achter het gordijngevelpaneel wordt vereist, zou het thermische isolatiemateriaal op de oppervlakte van de belangrijkste muur moeten worden geplaatst, en zou een ondersteunende structuur moeten hebben. Adem uit.

Het ontwerp van de verbindingsstructuur van zou de gordijngevel op strenge koude en koude gebieden maatregelen moeten treffen om koude bruggen te vermijden.

Voor gebouwen met hoge thermische prestatie-eisen, kunnen de thermische prestatietests ter plaatse worden geleid.



Brandprestaties:

Volgens GB50016 „Code voor Brandbeveiligingontwerp van Gebouwen“ en GB50045-95 „Code voor Brandbeveiligingontwerp van High-rise Burgerlijke Gebouwen“. Het principe is dat de gordijngevel de omloop van brand en rook zou moeten isoleren.

Het hiaat tussen de gordijngevel en de omringende componenten van de brandscheiding, het hiaat tussen de vloer of de buitenrand van de verdelingsmuur, en het hiaat tussen de rand van het openen van de stevige muur, enz., zouden voor brand het blokkeren moeten worden ontworpen.

Het rookpreventie en van de brand blokkerende bouw systeem van de gordijngevel zal het verzegelen en duurzaamheid hebben; in het geval van brand, zal de integriteit binnen de voorgeschreven grens van de brandweerstand worden gehandhaafd.

De materialen in het brand blokkerende systeem flame-retardant of non-combustible materialen met een classificatie van de brandweerstand moeten worden gebruikt zouden zijn die aan de vereisten dat voldoet.

Besteed aandacht aan het verschil tussen de de grensvereisten van de brandweerstand om componenten in de norm en de het branden prestaties van de gebruikte bouwmaterialen te bouwen. De relevante normen en de specificaties verstrekken geen duidelijke vereisten voor de verbrandingsprestaties van gordijngevel decoratieve panelen.



De prestaties van de bliksembescherming

De componenten van het kader van de het metaalgordijngevel van de aluminiumlegering als netwerk van de bliksembescherming betrouwbaar aan het systeem van de bliksembescherming van de belangrijkste structuur van het gebouw moeten zouden worden aangesloten.

Schokweerstand en seismische prestaties:

1. De seismische prestaties zouden aan de vereisten van GB 50011 moeten voldoen;

2. Het ontwerp van de bouw van misvormingsindex kan naar de verordeningen van GB 21086-2007 verwijzen.
